RST® DIRECT
– Conexión por cepo
Integrado en lugar de conectado tradicionalmente:
Conecte sin herramientas, realice una Junta estanca de forma permanente e integre de forma fiable los dispositivos en la infraestructura — incluso en condiciones exigentes (Inferior).
ANUNCIO PREVIO DEL PRODUCTO
RST® DIRECT estará disponible a partir del tercer trimestre de 2026.
Planifique su proyecto con nosotros hoy mismo.

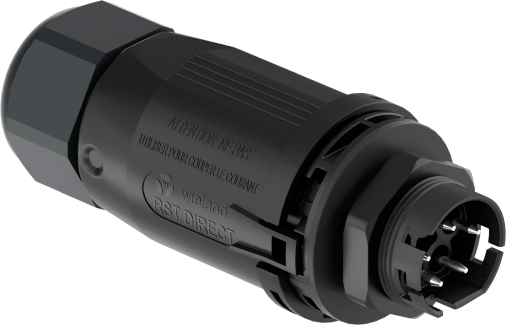

La Conexión por cepo
para el Rendimiento industrial y la máxima seguridad operativa
RST® DIRECT aporta velocidad, seguridad y protección al Conector de empotrar y a los Conectores de Cable — para luminarias, así como para muchas Otros aplicaciones eléctricas.
En lugar de una Conexión enchufable convencional, el dispositivo queda Integrado directamente en la infraestructura existente sin necesidad de abrirlo para la Conexión eléctrica. Esto simplifica los procesos, protege las garantías y, gracias a una Carcasa de Conector robusta con Capota definida, garantiza una instalación permanentemente fiable, incluso en condiciones exigentes.
RST® DIRECT EN LA PRÁCTICA
– CÓMO FUNCIONA LA CONEXIÓN POR CEPO
Vea en el video cómo RST® DIRECT hace que el Conector de empotrar y las conexiones de Cable sean más simples, rápidas y más robustas. La Conexión por cepo permite una integración segura en las infraestructuras existentes – sin abrir el dispositivo eléctrico.

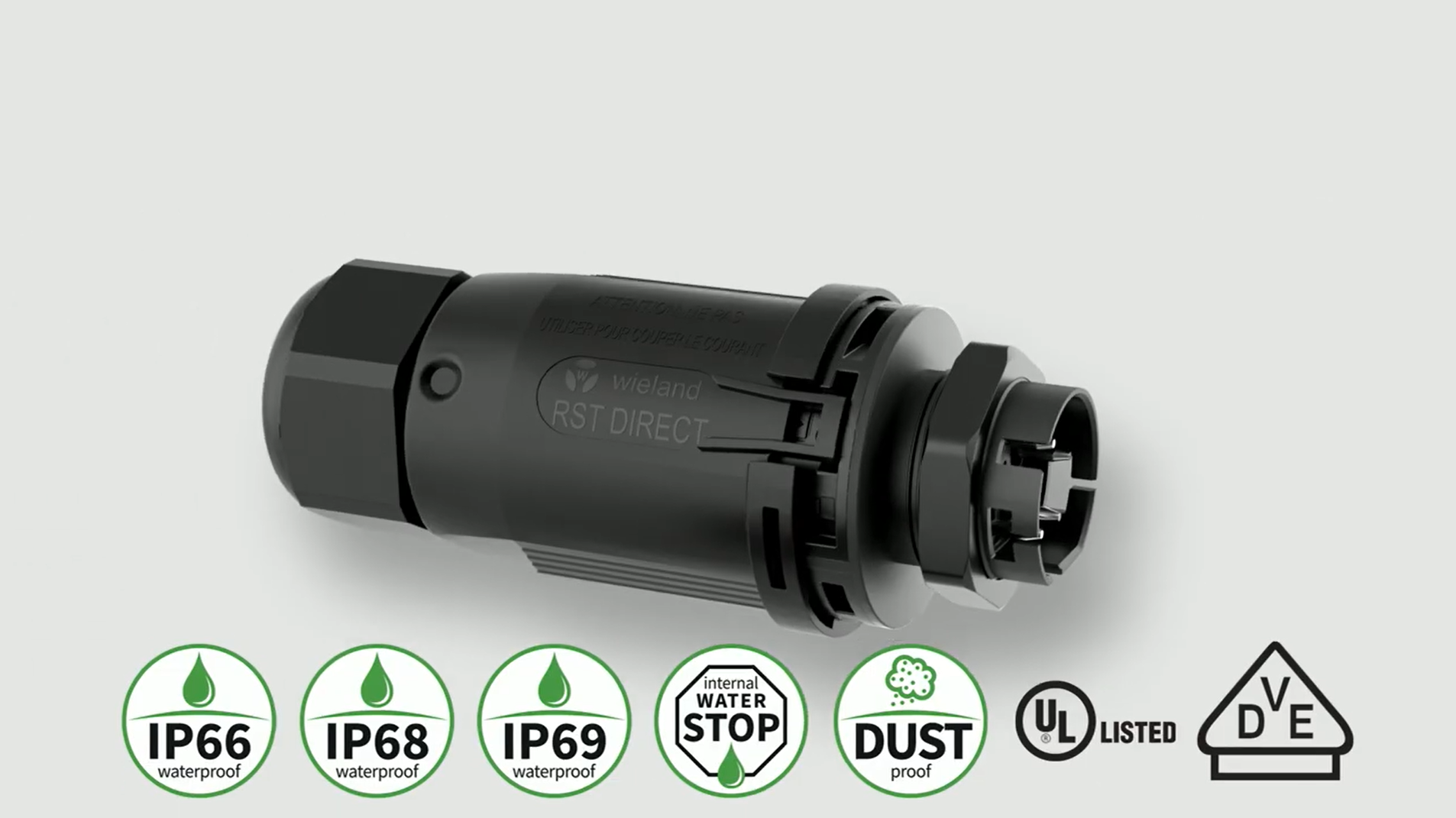

Sus ventajas:
- Máxima protección IP para un funcionamiento fiable
- Waterstop interno para protección adicional contra la humedad
- Montaje en superficie modular para máxima flexibilidad
- Conexión del conductor sin herramientas para una instalación rápida
- Etiquetado de -polos claro para un cableado seguro
CARACTERÍSTICAS DE UN VISTAZO

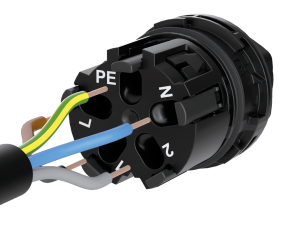

SENCILLA
Conexión de Cable
La Conexión con palanca permite un cableado particularmente fácil con RST® DIRECT — sin herramientas y sin esfuerzo.
Los conductores de hilo Único y de hilos finos de hasta 2,5 mm² quedan firmemente sujetos y mantienen un contacto fiable a largo plazo. La Conexión puede inspeccionarse visualmente en cualquier momento y es ideal para instalaciones rápidas bajo presión de tiempo — incluso en espacios de instalación reducidos o durante trabajos por encima de la cabeza.

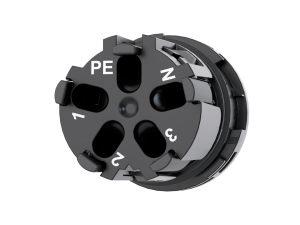

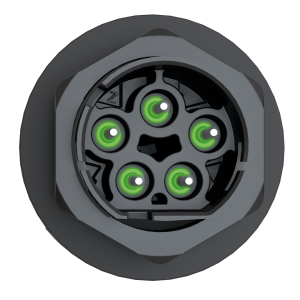

CLARA
CODIFICACIÓN DEL POLO
La Codificación del polo inequívoca en RST® DIRECT ofrece la máxima orientación durante el cableado — incluso en condiciones de poca iluminación.
Diversos marcados están disponibles y minimizan el riesgo de inversión de polaridad. Esto respalda un Empotrado Conforme a IEC y posibilita la solución adecuada para cada Aplicación.

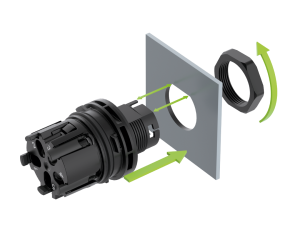

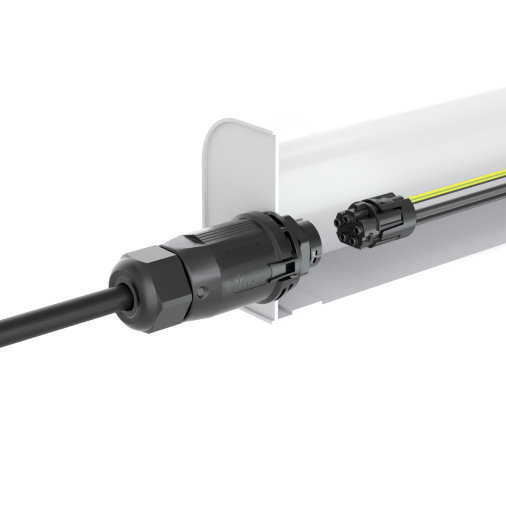

RÁPIDO
REEQUIPAMIENTO
RST® DIRECT puede ser Integrado en dispositivos existentes de forma especialmente sencilla. Las variantes de 3- y 5-polos se insertan directamente en pasamuros de carcasa preparados para M20.
Esto hace que el paso de prensaestopas de Cable tradicionales a una tecnología de Conexión conveniente sea rápido y sin gran esfuerzo. Un plano opcional en la Rosca también garantiza la Fijación posicional segura de la Conexión del dispositivo.
WATERSTOP INTERNO
Sellado Integrado:
protección duradera
La Estanqueidad longitudinal Integrada en RST® DIRECT protege de forma fiable contra el llamado agua longitudinal — es decir, la humedad que entra en el interior del Cable a través de Cables dañados o comprometidos y puede propagarse por acción capilar hasta las cargas conectadas.
Incluso el daño más pequeño en los Cables puede poner en peligro los dispositivos sensibles. La Estanqueidad longitudinal Integrada de forma permanente evita la entrada de humedad en los Pines de crimpar y garantiza un Empotrado seguro y protegido a largo plazo.

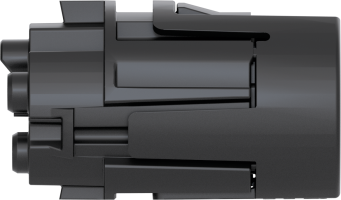

ADAPTADORES INTERNOS
Los Adaptadores internos con Conexión push-in de RST® DIRECT permiten un Conector de empotrar particularmente flexible. Son ideales para procesos de cableado automatizados o asistidos por robot y pueden seleccionarse con precisión según la Aplicación.
Dos Modelos están disponibles para diferentes requisitos:
- Modelo 1: Adaptador interno con un punto de sujeción por polo
– ideal para Conexiones individuales compactas
- Modelo 2: Adaptador interno con dos Conexiones por polo
– óptimo para un práctico cableado pasante

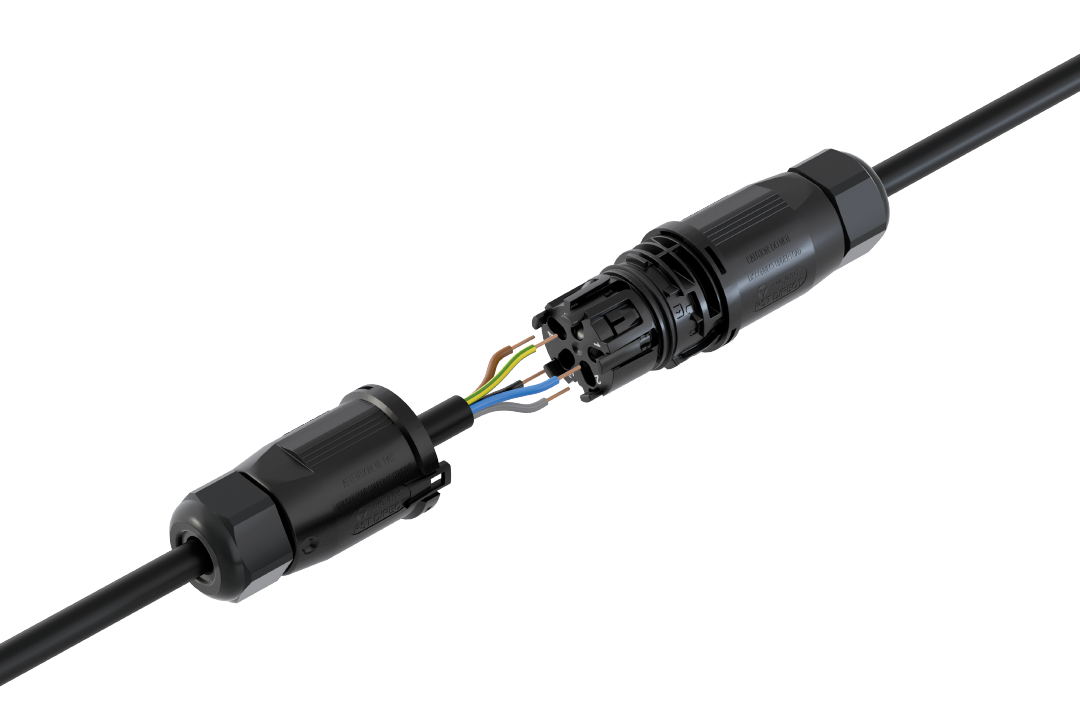

Conector de cable
El Conector del cable es la práctica solución para ampliaciones, reparaciones y reequipamientos de RST® DIRECT. Ya sea en caso de rotura de Cable o cuando los dispositivos deban ser posteriormente Integrado mediante tramos cortos de Cable—las conexiones pueden realizarse de forma rápida y segura.
Esto crea conexiones robustas y duraderas que reducen los tiempos de inactividad y vuelven a poner en funcionamiento las instalaciones existentes con un esfuerzo mínimo.

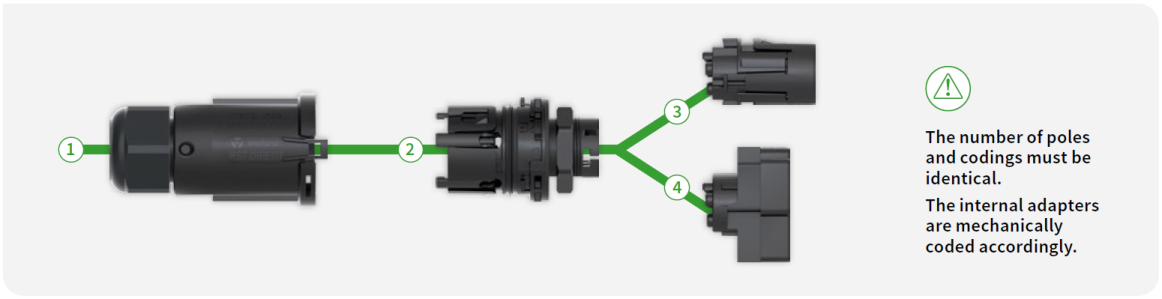

CONEXIÓN DEL DISPOSITIVO RST® DIRECT | VISIÓN GENERAL DE PEDIDOS
Elija el modelo adecuado para su aplicación – según número de polos, codificación y conexión.

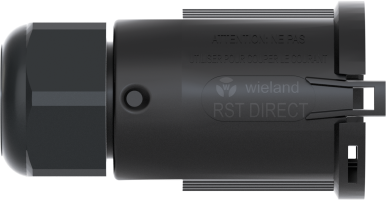

1. CARCASA CON CAPOTA
| Color | Diámetro del cable | Nº de pedido |
|---|---|---|
| Negro | 6 - 10 mm | 48.000.0100.1 |
| Negro | 10 - 14 mm | 48.000.0300.1 |
| Gris claro | 6 - 10 mm | 48.000.0100.0 |
| Gris claro | 10 - 14 mm | 48.000.0300.0 |
(suministrado Montado)

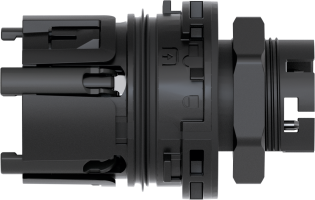

2. ADAPTADOR EXTERNO M20
| Número de polos | Codificación | Marcado de polos | Nº de pedido |
|---|---|---|---|
| 3-polos* | Código 1 | L, N, PE | 48.153.1031.1 |
| 3-polos* | Código 2 | 1, 2, 3 | 48.153.1032.1 |
| 3-polos* | Código 3 | 1, 2, PE | 48.153.1033.1 |
| 5-polos | Código 1 | 1, 2, 3, N, PE | 48.152.1011.1 |
| 5-polos | Código 2 | 1, 2, 3, 4, 5 | 48.152.1012.1 |
| 5-polos | Código 3 | L, N, PE, 1, 2 | 48.152.1013.1 |
3. ADAPTADOR INTERNO
– 1 TERMINACIÓN POR POLO
| Número de polos | Codificación | Marcado de polos | Nº de pedido |
|---|---|---|---|
| 3-polos* | Código 1 | L, N, PE | 49.153.0031.1 |
| 3-polos* | Código 2 | 1, 2, 3 | 49.153.0032.1 |
| 3-polos* | Código 3 | 1, 2, PE | 49.153.0033.1 |
| 5-polos | Código 1 | 1, 2, 3, N, PE | 49.152.0011.1 |
| 5-polos | Código 2 | 1, 2, 3, 4, 5 | 49.152.0012.1 |
| 5-polos | Código 3 | L, N, PE, 1, 2 | 49.152.0013.1 |
4. ADAPTADOR INTERNO
– 2 TERMINACIONES POR POLO
| Número de polos | Codificación | Marcado de polos | Nº de pedido |
|---|---|---|---|
| 3-polos* | Código 1 | L, N, PE | 49.253.0031.1 |
| 3-polos* | Código 2 | 1, 2, 3 | 49.253.0032.1 |
| 3-polos* | Código 3 | 1, 2, PE | 49.253.0033.1 |
| 5-polos | Código 1 | 1, 2, 3, N, PE | 49.252.0011.1 |
| 5-polos | Código 2 | 1, 2, 3, 4, 5 | 49.252.0012.1 |
| 5-polos | Código 3 | L, N, PE, 1, 2 | 49.252.0013.1 |
(ideal para cableado pasante)

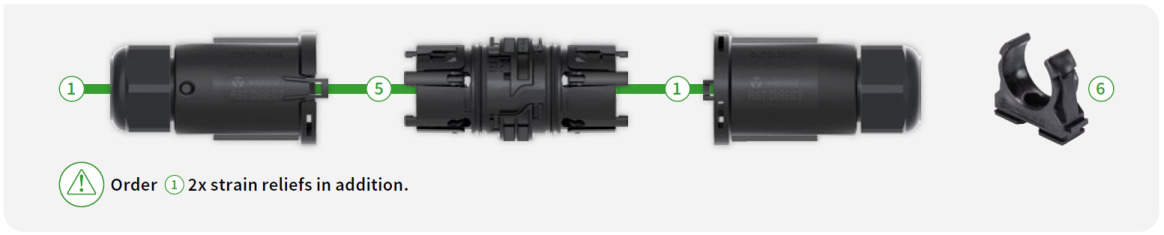

CONEXIÓN DE CABLE RST® DIRECT | VISIÓN GENERAL DE PEDIDOS

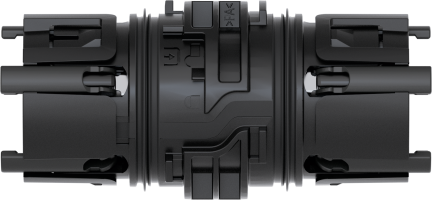

5. CONEXIÓN DE CABLE
| Número de polos | Codificación | Marcado de polos | Nº de pedido |
|---|---|---|---|
| 3-polos* | Código 1 | L(1), N(2), PE | 48.151.0030.1 |
| 3-polos* | Código 2 | 1, 2(N), 3 | 48.151.0034.1 |
| 5-polos | Código 1 | 1, 2, 3, 4(N), PE | 48.151.0010.1 |
| 5-polos | Código 2 | 1, 2, 3, 4(N), 5 | 48.151.0014.1 |
(2x Capota requerida)
6. BORNE DE MONTAJE
| Tipo | Nº de pedido |
|---|---|
| Abrazadera de montaje de 32 mm para la conexión de cable RST® DIRECT | F0.000.0056.4 |
(para conectores de cable)
