SAMOS® PRO COMPACT
samos® PRO es el sistema configurable de seguridad que optimiza la productividad de las máquinas y da forma al mantenimiento preventivo.
![samos_pro_compact samos_pro_compact](https://cdn.wieland-electric.com/_Resources/Persistent/a/6/9/7/a69776527a03b3f30f1914224426694973046d40/Samos_PRO_Compact_Analog_Module-420x370-420x370.png)
SISTEMA CONFIGURABLE DE SEGURIDAD PROGRAMABLE POR SOFTWARE
samos® PRO es el sistema programable de seguridad más compacto para maquinaria y plantas de producción. Las funciones de seguridad se configuran a través del software de programación intuitivo y gratuito samos ® PLAN6. Es intuitivo y fácil de usar. Dispone además de protocolos Ethernet integrados.
![](https://cdn.wieland-electric.com/_Resources/Persistent/9/8/8/f/988ff41f5b57c8c58bbbc6f013a2ce4dfbdecdfe/Safe-motion-teaser-video-final-1168x656-538x302.png)
CARACTERÍSTICAS
- Programación con el software samos® PLAN6 gratuito e intuitivo.
- Protocolos de comunicación PROFINET IO, EtherNet/IP y Modbus TCP integrados en el módulo base.
- Módulo base con hasta 20 Entradas y 8 Salidas de seguridad con los terminales de conexión incluidos.
- Módulos de ampliación de E/S digitales y analógicasPasarelas de comunicación CANopen, PROFIBUS y EtherCAT.
- Temperatura de funcionamiento de -25°C a +65°C
![samos pro Compact y un portátil con el software de seguridad](https://cdn.wieland-electric.com/_Resources/Persistent/f/6/1/4/f61494e58362d1c2395a21ea4556c692d1c817eb/samos_Pro_laptop-505x283.jpg)
VENTAJAS
- Programación, verificación y simulación, rápidas, intuitivas y sencillas.
- Optimización de costes gracias a las opciones de adaptación modulares y personalizadas
- Uso a temperaturas extremas
![samos pro Compact en el armario de control](https://cdn.wieland-electric.com/_Resources/Persistent/1/3/2/c/132ced9127e04b3ded3cee740c6ac4fc68667407/Schaltschrank_Samos_pro-506x337.jpg)
KIT DE INICIO SAMOS® PRO COMPACT
Accede de forma fácil al mundo de samos® SAFETY Prueba nuestro sistema de seguridad con nuestro kit de inicio samos® PRO.
IR A KIT DE INICIO
![](https://cdn.wieland-electric.com/_Resources/Persistent/d/e/8/4/de84cb0a0d098f9a37bebb6fcd23123655b06de0/R1.190.1100.0_samos_starter-set2-506x337.png)

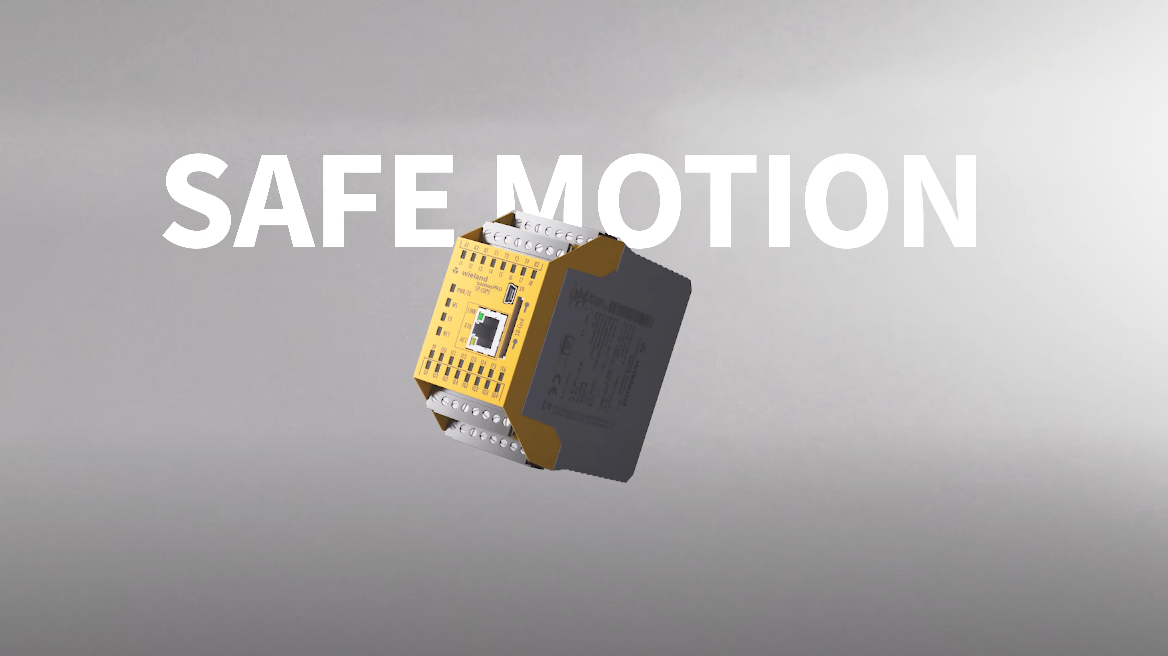

AHORA TAMBIÉN CON FUNCIONALIDAD DE MOTION
SAMOS® PRO MOTION
Es el sistema configurable de seguridad todo en uno para la supervisión de movimientos.
- Control de movimiento integrado en el módulo base para la supervisión segura de parada, velocidad, dirección y posición
- Parametrización intuitiva con 6 bloques de funciones de movimiento con certificación TÜV
- Supervisión sencilla de ejes verticales y de movimiento lento con ventanas configurables de velocidad y posición
- Máximo nivel de seguridad gracias a la redundancia y la detección de rotura del eje.
![](https://cdn.wieland-electric.com/_Resources/Persistent/3/4/d/2/34d21ec93910996ea5bbddabbdba099f40758e6c/SAFE_MOTION_%201-1655x1010.jpg)
COMPARATIVA DE LOS MÓDULOS BÁSICOS
SOFTWARE DE PROGRAMACIÓN SAMOS® PLAN 6
samos® PLAN6 es el software gratuito y más sencillo de utilizar del mercado para la programación acorde a la normativa actual de seguridad industrial para samos® PRO COMPACT. Todas las funciones están diseñadas para que sean fáciles de utilizar
- Selección sencilla del hardware mediante la configuración automática de los módulos
- Más de 65 bloques de funciones con certificación TÜV.
- Verificación y validación rápidas gracias a la función de analizador lógico en modo offline y online
- Documentación automática y configurable con sólo pulsar un botón.
![Los empleados programan el control de seguridad](https://cdn.wieland-electric.com/_Resources/Persistent/f/2/9/5/f29521e38e0cee95a29fdc7fd24d886e188b89ca/Maschinenbauer_samosplan-506x285.jpg)
DISEÑO MODULAR DEL SISTEMA
PARA SOLUCIONES DE SEGURIDAD PERSONALIZADAS
Gracias a la estructura modular del sistema, samos® PRO implementa funciones de seguridad de forma eficiente y personalizada.
Los módulos de ampliación enchufables de esté relé configurable hacen que sea el adecuado para grandes instalaciones.
![](https://cdn.wieland-electric.com/_Resources/Persistent/2/e/e/b/2eeb53f32a08be0f56026d57c6413ac8604260b2/Samos_Pro_Gruppe_500x300-506x337.png)
MÓDULO BÁSICO
- Protocolos Ethernet industriales integrados: PROFINET, EtherNet/IP, Modbus TCP
- Capacidad de conmutación de 4 A en cada par de salida
- Carcasa compacta de 45 mm de ancho
- 16 entradas seguras, 4 salidas seguras, 4 E/S configurables
- Uso en temperaturas extremas de -25°C a +65°C
- Programación flexible mediante mini USB, Ethernet y tarjeta de memoria SD extraíble
- Conexión mediante bloques de terminales (tornillo o terminal push-in)
- Diagnóstico in situ mediante LED integrados y diagnóstico remoto a través de interfaces Ethernet
![Módulo principal samos Pro Compact](https://cdn.wieland-electric.com/_Resources/Persistent/0/1/d/6/01d667f1624997c22b3e27e5e33e2363d89c6091/Samos-pro-cpmact-R1.190.1340.0-506x337-506x337.png)
MÓDULO BÁSICO - MOTION
Samos® PRO MOTION combina las características de samos® PRO COMPACT con las funcionalidades de un controlador de seguridad de movimiento.
Funciones de seguridad de movimiento integradas conforme a la norma EN 61800-5-2:
- Supervisión de parada o stanstill
- Dirección segura de movimiento (SDI)
- Rango de velocidad seguro (SSR)
- Límite de velocidad segura (SLS)
- Velocidad mínima segura (SSM)
- Supervisión de posición segura (SLP)
![](https://cdn.wieland-electric.com/_Resources/Persistent/2/5/4/6/25462f6da51d27fb3a178ba98a52b72fd12d341c/SAFE_MOTION_%201-506x309.jpg)
MÓDULOS DIGITALES
- Ampliable hasta con 12 módulos de E/S digitales
- Hasta 116 entradas seguras
- Hasta 56 salidas seguras
![Módulos digitales samos pro Compact](https://cdn.wieland-electric.com/_Resources/Persistent/a/b/5/6/ab56457b1ac40bcd730303d906b67747296c38aa/R1.190.1060.0-506x337.jpg)
MÓDULOS ANALÓGICOS
- Control de valores de fuerza, temperatura, presión, flujo, distancia, inclinación y caudal.
- Se pueden conectar hasta 48 sensores analógicos de 2/3/4 hilos.
- Programación sencilla de límites, rangos, relación y diferencia con bloques de función con certificación TÜV.
![Módulos analógicos samos Pro COMPACT](https://cdn.wieland-electric.com/_Resources/Persistent/9/8/5/9/9859ec3a749ce8231927e2eaccebda115253e750/R1.190.1640.0-506x337.png)
PASARELAS DE COMUNICACIÓN
- Comunicación CANopen, PROFIBUS y EtherCAT a través de pasarelas externas
- Uso en paralelo de hasta 2 pasarelas externas y una interna
- Posibilidad de diagnóstico remoto
![PASARELAS DE COMUNICACIÓN](https://cdn.wieland-electric.com/_Resources/Persistent/e/5/5/e/e55e33efc18ec1926029e2db9057936a81070816/R1.190.0190.1-506x337.png)
CERTIFICACIONES
samos®PRO COMPACT también está certificado para las siguientes aplicaciones:
- IEC 60204-1/IEC 62061/EN 13849-1: Seguridad de las máquinas
- EN 692: Prensas mecánicas
- EN 693: Prensas hidráulicas
![](https://cdn.wieland-electric.com/_Resources/Persistent/2/0/0/7/2007df9ffd6d266b6b59df4bb39334051ecdc1db/Icon_Saftey-307x307.png)
