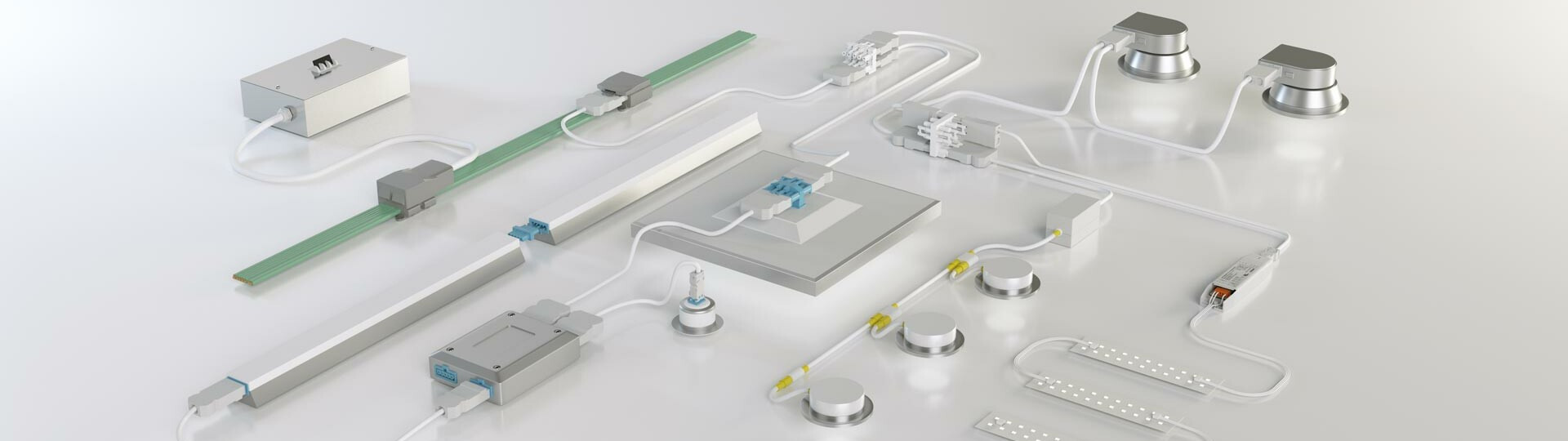

SISTEMAS DE CONEXIÓN PARA INSTALACIONES INTERIORES

Permiten ahorrar hasta un 70% en los tiempos de instalación y una reducción de costes del 30%

INSTALACIONES ELÉCTRICAS ENCHUFABLES DESDE HACE CASI 50 AÑOS!

 Los plazos ajustados y las fechas de finalización a corto plazo son la dinámica habitual para el instalador eléctrico en la obra. Por ello, es necesario realizar una instalación eléctrica rápida, segura y, sobre todo, sin errores. Los sistemas de conexión enchufable gesis® ofrecen flexibilidad y facilidad de manipulación para responder al exigente ritmo de los nuevos desarrollos y a las presiones de los espacios convertibles y multifunción. Nuestro sistema de conexión modular gesis® cumple con todos estos requisitos y convence por su fácil manejo.

ÁREAS DE APLICACIÓN

Hemos adquirido un conocimiento extenso y práctico en la implementación de nuestros sistemas en múltiples áreas. Desde conectores en miniatura para los espacios de cableado más pequeños, hasta conectores de alta tensión con grandes secciones de conductor: en nuestra gama de productos encontrarás el conector adecuado para tu aplicación.

INFRAESTRUCTURA DE CABLEADO

Para la distribución de energía dentro de un edificio en distintas áreas. A través de nuestro cable plano gesis® NRG de gran sección garantizamos unas estructuras eléctricas claras y fáciles de mantener desde la instalación inicial.

MÁS INFORMACIÓN

Sistemas de instalación electrónica para el cableado de infraestructuras

instalación de alumbrado

Distribución de energía y señal para alimentar y controlar de forma fácil y segura luminarias DALI o cualquier otro sistema de control.

MÁS INFORMACIÓN

Sistemas de instalación electrónica para el cableado de la iluminación

CONTROL DE PERSIANAS (KNX, RELÉS, SMI)

El control o automatización descentralizada de persianas ofrece un gran potencial de ahorro de recursos para sistemas de protección solar.

MÁS INFORMACIÓN

Sistemas de instalación electrónica para el control descentralizado de los accionamientos de protección solar

ALIMENTACIÓN TOMAS DE CORRIENTE SOBRE CANAL

Instalación fácil y optimización del espacio gracias al sistema de cableado plano gesis® NRG sobre canal. Conectable hasta el puesto de trabajo.

MÁS INFORMACIÓN

Sistemas de instalación electrónica para el cableado de un conducto de parapeto

instalación en suelos técnicos

Alimentación estructurada de cajas distribuidoras para suelo técnico. Alimentación trifásica con el sistema de cableado plano gesis® NRG

MÁS INFORMACIÓN

Sistemas de instalación electrónica para el cableado de los depósitos de suelo

AUTOMATIZACIÓN DESCENTRALIZADA DE EDIFICIOS (KNX)

Los sistemas modulares, descentralizados y enchufables pueden ampliarse o adaptarse de forma rápida y sencilla para satisfacer las cambiantes condiciones de uso.

MÁS INFORMACIÓN

Sistemas de instalación electrónica para la automatización descentralizada de salas

VENTAJAS DE LA CONEXIÓN ELÉCTRICA ENCHUFABLE

Plug&Play

  • Fácil instalación gracias a la capacidad de conexión
  • Ahorro de tiempo de instalación de hasta el 70%.
  • Sistema modular y flexible
  • Escalable con un esfuerzo mínimo
  • Reducción de los gastos de personal
  • Costes de material y mano de obra constantes y predecibles
  • Sostenibilidad mediante la reutilización

SEGURIDAD

  • Instalación sin errores de conexión gracias a la codificación mecánica y por colores de los conectores
  • Homologaciones en todo el mundo
  • Disminución del riesgo de accidentes eléctricos

DESCENTRALIZACIÓN

  • Alimentación con corriente trifásica hasta el puesto de trabajo
  • Ahorro de un 30% en los costes de instalación gracias a la utilización de hasta un 40% menos de material para los cables
  • Tiempos de instalación un 70% más rápidos

Sostenible

  • Reutilizable
  • Convertible/ Personalizable
  • Menos recursos utilizados
  • Cumple con la normativa RoHS

CONECTORES DE LA  FAMILIA GESIS®

  • gesis® CLASSIC: Nuestro sistema estándar, con 24 tipos de codificación, lleva casi cinco décadas marcando la pauta en las conexiones eléctricas para instalaciones interiores. Suministra hasta 20 A y, con la homologación DIN EN 61535, el sistema de instalación enchufable pertenece a la categoría de instalación fija y cumple los requisitos según VDE y UR.
  • gesis® MINI: Nuestro sistema pequeño y todoterreno para instalaciones eléctricas fijas y enchufables con un tamaño mínimo y un máximo de flexibilidad. Es especialmente adecuado para una instalación eléctrica que ahorre espacio.
  • gesis® MICRO: El sistema de conectores para la distribución de energía en espacios reducidos, como las luminarias en muebles y estanterías. Con 2-4 polos y un tamaño máximo de 10 mm, permite una distribución óptima en el equipo operativo y en el soporte del producto.
  • gesis® NV: El sistema de conectores de baja tensión (50 V/3 A) es la solución para distribuir señales y conectar en red la automatización de su sala.
  • METALYNX: Nuestro sistema de conectores para la instalación en edificios y los requisitos de los cables blindados según IEC, British Standard y UL/CSA.
  • gesis® NRG: El sistema de cable plano que combina todas las ventajas de una instalación eléctrica moderna y descentralizada y ofrece la solución para un cableado de infraestructura estructurado y rápido.


Puedes ampliar la información sobre las diferentes variantes en las siguientes páginas de producto.

ADVERTENCIA: Sin compatibilidad entre sistemas de conectores eléctricos de diferentes fabricantes

Las conexiones mezcladas entre conectores eléctricos Wieland GST® y conectores eléctricos de otros fabricantes pueden albergar un peligro para la salud y la seguridad de personas, animales y bienes materiales.

Las conexiones mezcladas entre conectores eléctricos Wieland GST® y conectores eléctricos de otros fabricantes pueden conllevar la pérdida de presunción de conformidad según § 4 de 1. ProdSV (Directiva de baja tensión). Los conectores eléctricos de otros fabricantes no deben ponerse a la venta ni ofrecerse en combinación con conectores eléctricos Wieland GST® o con la indicación «Compatible con conectores eléctricos Wieland GST®».

Explicación:

El sistema de conectores eléctricos de instalación Wieland gesis® CLASSIC está formado por conectores eléctricos GST®, conexiones de dispositivos GST®, bloques distribuidores GST® y variantes confeccionadas con secciones de cable y tecnologías de conexión diferentes. Todos los productos GST® están certificados según la norma armonizada EN IEC 61535, y los comercializamos para establecer una conexión enchufable permanente en sistemas de instalación eléctricos.

La EN IEC 61535 es una norma de producto y regula únicamente los requisitos para el diseño del producto; como norma de producto, la EN IEC 61535 no contiene especificaciones sobre la construcción de conectores eléctricos; es decir, a diferencia de las normas de construcción (p. ej. para la fabricación de enchufes de seguridad), en principio, el fabricante puede elegir libremente las codificaciones y la cara de conexión y también desarrollarlas dentro de una familia de conectores eléctricos de instalación. Esta flexibilidad de diseño conlleva que la mera posibilidad de una conexión mecánica no justifica una compatibilidad entre conectores eléctricos de diferentes fabricantes.

Así, la norma de producto EN IEC 61535 determina que para las instalaciones se deben utilizar únicamente conectores eléctricos de instalación del mismo fabricante, ya que solo esta medida garantiza la transmisión eléctrica segura durante un período de tiempo largo.

NUESTROS EXPERTOS

RAPIDEZ + SEGURIDAD

"Como líder del mercado mundial e inventor de la instalación eléctrica enchufable, nuestros productos gesis® son fiables desde hace casi 50 años. Con nuestra variedad de sistemas de conexión, ofrecemos la solución para una instalación eléctrica rápida, segura y sostenible".

Dominik Stöcklein
Director de productos GST®

FAQ'S

¿Por qué enchufable?

Los sistemas enchufables pueden instalarse y cambiarse con mayor rapidez y seguridad que los sistemas tradicionales de tuberías y cables. Esto puede ahorrar hasta un 70% de tiempo y un 30% de costes de instalación. Se pueden utilizar trabajadores menos cualificados tanto para la instalación como para los cambios, garantizando su seguridad.

¿Qué ventaja aporta el sistema de conexión enchufable gesis® en mi proyecto en comparación con la instalación convencional?

La planificación con gesis® garantiza un cálculo fiable del calendario y el coste de su proyecto, así como una calidad estandarizada en la planificación y ejecución del mismo. El cableado prefabricado y premontado aumenta aún más la previsibilidad y la coherencia de los proyectos, lo que le permite centrarse en su actividad principal.

¿Acorde a qué normativas están aprobados los productos gesis®?

Nuestros conectores están homologados según el campo de aplicación, de acuerdo con las normas DIN EN 61535, DIN EN 60998 y DIN EN 61984. Algunas están aprobadas por UL/CSA, y están hechas para adaptarse a los tipos de cables norteamericanos, como los cables NM.

¿Qué grado de protección se consigue con los productos?

En estado acoplado se alcanza el IP40, en estado no acoplado el IP20.

¿Cuáles son los componentes del sistema?

El sistema consta de conectores, cables premontados, derivadores y conectores para equipos.

¿Para qué tensiones está aprobado el sistema?

Dependiendo del grupo de productos, la tensión nominal oscila entre 50 V/250 V y 250 V/400 V.

¿Qué niveles de corriente pueden pasar por los productos?

Dependiendo del grupo de productos, la corriente nominal oscila entre 2,5 A y 20 A.

¿Cómo encaja la instalación enchufable con las interfaces de dispositivos requeridas?

Las conexiones de los dispositivos, en particular, ya forman parte de algunos productos de los socios OEM, como las luminarias y las tomas de corriente múltiples, de modo que la instalación global en el edificio puede llevarse a cabo de forma enchufable hasta el dispositivo.

¿Cómo se pueden separar las diferentes redes entre sí?

Las diferentes redes pueden separarse entre sí de forma oculta mediante un código de colores y mecánico.

¿Son todos los componentes compatibles entre sí?

Con nuestra interfaz estandarizada gesis® ofrecemos un sistema modular en el que todos los componentes son compatibles con la misma codificación. Esta compatibilidad universal se limita exclusivamente a los componentes de Wieland. Según la norma DIN EN 61535, no está permitido el acoplamiento con sistemas de acoplamiento mecánicamente similares de otros fabricantes.

¿Son seguros los conectores?

Nuestros componentes gesis® están asegurados por un enclavamiento contra la liberación involuntaria y protegidos contra el contacto. Además, están homologados según las normas internacionales y ofrecen calidad y seguridad certificadas. Gracias a la codificación cromática y mecánica, se evita el desajuste.
