CONECTORES ESTANCOS EN MINIATURA

RST® MICRO

La serie de conectores estancos RST® MICRO está optimizada para la interface entre fuentes de tensión o corriente y módulos LED. Se puede utilizar también para aplicaciones de regulación y control (DMX, DALI, KNX, etc). Gracias a sus valores de tensión de 120/300V es adecuada para las aplicaciones de potencia.

RST® MICRO - EL CONECTOR ESTANCO MÁS PEQUEÑO

El conector estanco RST® MICRO, disponible en las versiones de 2 a 5 polos, cumple con los requisitos más exigentes en cuanto a diseño, funcionalidad y flexibilidad ¡con un diámetro inferior a 15 / 20 mm! En espacios de dimensiones reducidas o de difícil acceso, las conexiones eléctricas deben ser cada vez más pequeñas.

El conector de 2 a 5 polos con un diámetro inferior a 15 / 20 mm es el elemento más pequeño  de la familia de productos RST®: Los conectores están codificados mecánicamente, lo que significa que sólo se pueden conectar los conectores macho-hembra de la misma codificación mecánica. Opcionalmente, disponibles con estanqueidad longitudinal, con sellado interno en cada contacto.

RST Micro Video

ÁREAS DE APLICACIÓN: INDUSTRIALES Y EXTERIORES

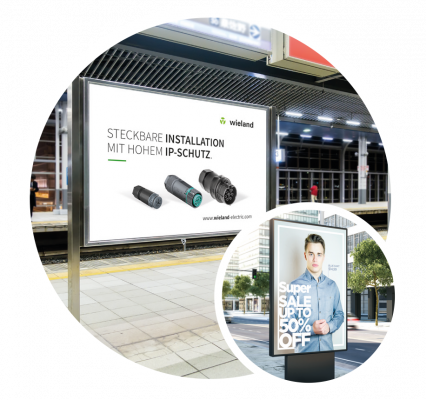

PANELES PUBLICITARIOS
Y LUMINOSOS

Con la serie RST® MICRO aseguramos realizar conexiones fáciles, fiables y de gran calidad entre fuentes de alimentación y luminarias. Especialmente indicados para aplicaciones donde hay poco espacio disponible para la instalación. El sistema completo queda instalado y protegido contra la suciedad y la humedad en un abrir y cerrar de ojos.

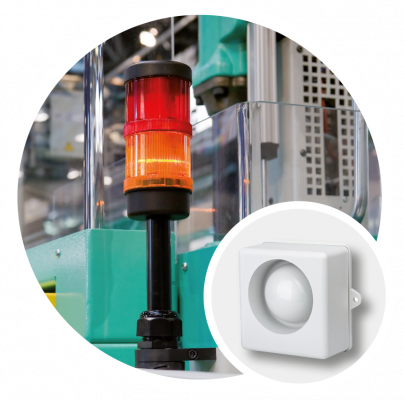

EQUIPOS Y MECANISMOS
INDUSTRIALES

La conexión plug&play demuestra también sus ventajas en el caso de ampliaciones o de la sustitución de dispositivos defectuosos. La serie de conectores compactos RST® MICRO, está formada por conectores aéreos y conectores de empotrar de M14/M16, además de sus correspondientes tapones, ofreciendo un rendimiento sin precedentes en relación al grado de protección IP.

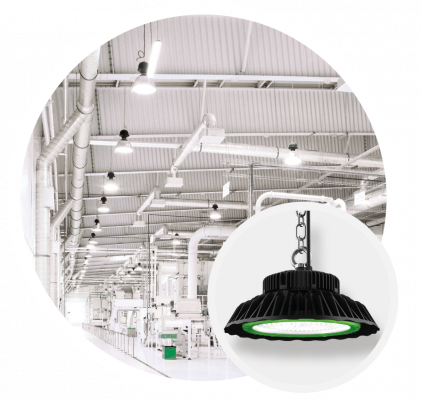

ILUMINACIÓN TÉCNICA

La serie RST® MICRO está optimizada para las conexiones entre las fuentes de tensión y corriente y los módulos LED. Es la solución ideal para aplicaciones de regulación y control (DMX, DALI, KNX, etc). Las prestaciones de estos conectores estancos en miniatura, hacen de esta gama la solución adecuada para ser instalada en ambientes industriales severos.

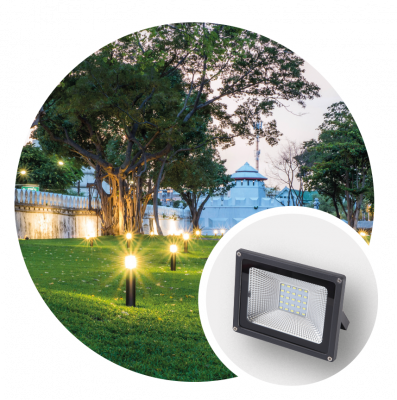

ILUMINACIÓN DECORATIVA EXTERIOR + EVENTOS

Una instalación profesional desempeña un papel crucial, especialmente en el exterior. Unas condiciones de instalación difíciles suelen dar lugar a errores, a la pérdida de protección y en última instancia, al no funcionamiento del alumbrado. El diseño compacto y discreto, combinado con el más alto grado de protección IP, hace de los conectores estancos RST® MICRO, el elemento imprescindible para las instalaciones de iluminación exterior. La protección interna adicional aporta una mayor fiabilidad.

LUMINARIAS CON FUENTE
DE ALIMENTACIÓN SEPARADA

El conector estanco RST® MICRO es perfecto para luminarias técnicas en entornos industriales con fuente de alimentación independiente, permitiendo la conexión de la fuente de alimentación con el módulo LED.

Para conectar la fuente de alimentación a la red eléctrica, Wieland Electric cuenta además con el sistema de conectores RST®  MINI, cuyos componentes están diseñados para 16 A y admiten secciones de hasta 2,5 mm².

sensórica y TRANSMISIÓN
DE SEÑALES

El sistema de conexionado enchufable le aportará grandes ventajas, tanto al instalar la propia iluminación, como el sistema de sensores y detectores de movimiento. Los distintos circuitos se distinguen claramente gracias a la codificación mecánica y por colores de los conectores. Esto facilita enormemente la instalación y cualquier intervención posterior.

Los sensores pueden integrarse en la infraestructura enchufable de distintas maneras. Directamente a través de conexiones de dispositivos enchufables o mediante un cable de conexión corto con un conector enchufable montado en el extremo. En ambos casos, el tiempo de instalación se reduce al mínimo.

construccion naval

Gracias a su robusto diseño, el sistema de conexión RST® MICRO cumple con los requisitos de las homologaciones pertinentes para la construcción naval. Es ideal para la iluminación exterior de yates y barcos. Dado que para la limpieza se utilizan limpiadores de alta presión debido a la elevada carga de sal, la electrificación debe cumplir las normas adecuadas. Con su elevado grado de protección IP (66 / 68 (3m;2h) / 69), los sistemas de conexionado estanco RST® de Wieland Electric ofrecen las condiciones óptimas para ello.



sensórica Y SEÑALIZACION
en APARCAMIENTOs

Los aparcamientos están cada vez más equipados con sensores, para por ejemplo, mejorar la movilidad. Esto facilita la información sobre si una plaza de aparcamiento está ocupada o no. Estos sensores se instalan tanto en el suelo como en el techo, y gracias al tamaño reducido de los conectores RST® MICRO, éstos encajan en cualquier sitio, lo que permite reducir al máximo el tamaño de las canalizaciones.

El sistema de instalación RST® ya ha demostrado su eficacia durante muchos años en este tipo de aplicaciones gracias a su gran robustez y al máximo grado de protección IP de sus conectores.

EQUIPOS DE CLIMATIZACIÓN EN
CENTROS DE DATOS

Muy poco espacio y condiciones meteorológicas adversas, aquí es exactamente donde el RST® MICRO puede mostrar sus ventajas. En los edificios de oficinas y en fábricas es frecuente encontrar sistemas de aire acondicionado para centros informáticos y de datos. El equipo exterior está equipada con ventiladores, por lo que queda poco espacio para su electrificación. En este caso, el sistema RST® MICRO de 4 o 5 polos con distribuidores muy compactos es perfectamente adecuado para alimentar los ventiladores individuales. La estanqueidad longitudinal antes mencionada, que también está disponible para esta aplicación, vuelve a mostrar aquí su importancia proporcionando una protección adicional.

En caso de mantenimiento o avería, el sistema descentralizado limita al mínimo los componentes afectados.

MÚLTIPLES VENTAJAS PARA LA INSTALACIÓN

PROTECCIÓN INTERNA ADICIONAL

Disponibles con estanqueidad longitudinal, con sellado interno en cada contacto.

CONEXIÓN FÁCIL

La conexión por tornillo facilita que con un destornillador hexagonal se conecte el cable fácilmente.

BLOQUEO RÁPIDO Y SEGURO

Insertar la capota y con un simple giro queda bloqueada.

CONEXIÓN DE FORMA RÁPIDA Y SEGURA

El mecanismo de bloqueo encaja los conectores automáticamente cuando se conectan.

INSTALACIÓN ESTÁNDAR

Indicados para troqueles de M14/M16.

INSTALACIÓN FIABLE

La codificación mecánica y por colores de los conectores evitan errores de conexión.

CIERRE DE SEGURIDAD
PARA UNA FIJACIÓN SEGURA

El mecanismo de bloqueo soporta tirones de hasta 60N. A partir de aquí, los conectores se liberan para evitar la desconexión interna entre cable y conector.

INSTALACIÓN FLEXIBLE

Los bloques derivadores, disponibles en serie o en paralelo, con dos y tres salidas, se utilizan para la distribución de energía o señales.

INSTALACIÓN PARALELA VS EN SERIE

INSTALACIÓN PARALELA
Para aplicaciones de red con cableado en paralelo pueden utilizarse las versiones en color negro y azul claro, para aplicaciones de muy baja tensión está prevista la versión en gris oscuro. Están disponibles en versiones de 2 y 3 polos.

INSTALACIÓN EN SERIE
Para realizar instalaciones conectadas en serie, se utiliza la versión en color gris claro de 2 y 3 polos, en la versión de 3 polos la línea de Toma de Tierra (TT) se lleva en paralelo a todas las salidas.

30%ahorro de costes
70%ahorro de tiempo

LA INSTALACIÓN ELÉCTRICA ENCHUFABLE AHORRA TIEMPO Y DINERO

La gama de conectores RST® MICRO forma parte de la familia de conectores estancos RST® , que se rigen por el principio de conexión enchufable. Un principio que es tan simple como eficiente: plug&play. Todos los componentes, desde la salida del cuadro al equipo del usuario, son conectables, están montados y comprobados en fábrica, y todas las conexiones disponen de codificación mecánica y por colores evitando errores de instalación.

Los tiempos de instalación  pueden reducirse hasta un 70% en comparación con la instalación convencional. Los costes totales se reducen hasta un 30%. La flexibilidad del sistema de conexionado enchufable, es una de las principales ventajas ante futuras ampliaciones y modificaciones de la instalación. Los aparatos defectuosos se sustituyen en un abrir y cerrar de ojos.

DATOS TÉCNICOS

Tensión nominal250/400 V
Corriente nominal 8 A
Número de polos2-5
Grado de protecciónIP66/68 (3m; 2h)/69,
estanqueidad longitudinal opcional
Certificaciones / HomologacionesVDE, (cULus, LR, DNV/GL, RINA, BV)
Declaración de prestaciones según el CPRMostrar lista

FAQ

¿Cuál es la tensión nominal del sistema?

AC 250 V / 400 V

¿Cuál es la corriente nominal del sistema?

8 A

¿En qué números de polos está disponible el sistema?

De 2 y 5 polos

¿Cuál es la sección transversal de la conexión?
  • Conductores de hilo fino sin puntera: 0,25 mm² a 1,00 mm²
  • Conductores trenzados finos con virola: hasta 0,5 mm²
  • Conductores sólidos: 0,2 mm² a 1,00 mm²
¿Qué tipos de conexión existen?

Conexión por tornillo

¿Qué grados de protección IP hay disponibles?

IP66 / IP68 (3m;2h) / IP69

¿Qué homologaciones existen?

VDE (según IEC 61984), en preparación: cULus, DNV, LR, RINA

¿Puedo instalar el sistema bajo tierra?

Sí, deben respetarse las normas de instalación según VDE0100. No se aconseja la colocación directa en el suelo.

¿Puede funcionar el sistema permanentemente bajo el agua?

No, la inmersión temporal es posible según la especificación: 3m; 2h

¿Puedo conectar cable flexible sin punteras?

Sí. Las conexiones por tornillo de todos los RST® son aptas para conectar conductores no preparados (sin casquillos) según la norma EN 60999-1.

¿Qué diámetro de cable admiten los conectores?

Los conectores de 2 y 3 polos admiten cables con un diámetro de 4 mm a 7 mm y los conectores de 4 y 5 polos admiten cables con un diámetro de 5 mm a 10,6 mm. Otros diámetros a petición.

¿Para qué sirve la "estanqueidad longitudinal" adicional?

En la práctica, por desgracia, se producen repetidamente instalaciones mal ejecutadas, daños en los cables o diferencias de temperatura. Esto crea una humedad perjudicial en el interior de la instalación. En este punto, las barreras incorporadas ayudan a impedir el paso del agua. RST MICRO está disponible con esta opción, con sellado interno en cada contacto. En la práctica, también se denomina "impermeabilización longitudinal".

¿Qué rosca tienen los conectores para empotrar en equipos?

La rosca del conector de aparato de 3 polos es M14 x 1, la rosca de 5 polos es M16,6. Si lo desea, puede solicitar un modelo CAD de la rosca interior de la tuerca. No obstante, siempre recomendamos el uso de la contratuerca.

¿Para qué aplicaciones está pensado el sistema?

El sistema está optimizado para las interfaces entre fuentes de tensión y corriente y módulos LED, y también es la solución ideal para aplicaciones de regulación o DMX. Gracias a sus valores de tensión, las aplicaciones en red no son tampoco un problema.

¿Cuál es el tipo de transmisión por tornillo?

Toma hexagonal SW 0,9

¿Cuántas codificaciones hay disponibles?

Para cada número de polos hay cuatro codificaciones en los colores negro, azul claro, gris oscuro y gris claro. También están bloqueados mecánicamente.

¿Es posible la instalación en serie?

Sí, en las versiones de 2 y 3 polos, en color gris oscuro están previstos para este fin respectivamente. Están cableados internamente en serie.

¿Cuál es el diámetro de los conectores?

Los conectores tienen un diámetro de 14,9 mm.

¿Con qué frecuencia pueden (des)taponarse?

200

¿Puedo abrir una conexión sin herramientas?

¿Puedo abrir un conector sin herramientas?

Sí, los respectivos tapones pueden servir de apoyo.

¿El sistema es adecuado para aplicaciones de corriente continua?

Las aplicaciones de CC son posibles dentro de ciertas especificaciones. Debe coordinarse con WIELAND.

¿Pueden conectarse los distribuidores en cascada?

¿Qué cableado interno tienen los distribuidores?

Los distribuidores están cableados en paralelo, excepto los de 2 y 3 polos de color gris claro, que están cableados en serie.
