SELOS WTN
BORNES DE CARRIL DIN conexión por tornillo
Los bornes selos WTN combinan la tradicional conexión por tornillo con innovaciones modernas como el cabezal de tornillo universal, puentes enchufables, software de diseño, sistemas de marcado y muchos más.
FIABLE, VERSÁTIL Y PROBADO – ¡EN TODO EL MUNDO!
Como expertos en sistemas de conexión, en Wieland seguimos estableciendo estándares para conexiones eléctricas fiables. La nueva serie de bornes por carril DIN WTN con conexión por tornillo combina la tradicional conexión por tornillo con innovaciones modernas como el cabezal de tornillo universal (plano y Phillips), puentes enchufables, software de planificación y diseño, sistemas de marcado y mucho más.
El resultado: conexiones duraderas, compatibilidad universal y estabilidad a largo plazo, incluso en condiciones exigentes. Con una gama completa que incluye bornes de tierra, bornes multiconductores, bornes seccionables y bornes portafusibles, la serie WTN ofrece una solución probada a nivel mundial para instalaciones industriales y para edificios versátiles.
MÁS OPCIONES DE CONEXIÓN
• Conexiones multiconductor
• Conexión con o sin punteras
FIABLES Y SIN MANTENIMIENTO
- Cabezal de tornillo universal para destornillador plano o Phillips
- Diseño de sujeción resistente a las vibraciones
MONTAJE QUE AHORRA TIEMPO
- Bornes de tierra, sin tornillo
selos WTN bornes carril din con conexión por tornillo
¡Conexión fiable comprobada! Los bornes selos WTN con conexión por tornillo han sido probados y valorados por profesionales durante muchos años y en millones de instalaciones en todo el mundo. Esta nueva serie combina la tradicional conexión por tornillo con innovaciones modernas como el cabezal de tornillo universal (plano y Phillips), puentes enchufables, software de planificación y diseño, sistemas de marcado y mucho más.
- Bornes de paso o de tierra con 2, 3 o 4 polos (comunes)
- Bornes multinivel, de 2 o 3 pisos
- Bornes portafusibles, seccionables con cuchilla y de compañía
- Bornes con funciones especiales: sensor, diodo, enchufables, mini y más
- Diseño compacto y uniforme con accesorios optimizados
- Con secciones nominales 0,14 mm² hasta 240 mm² / 26 AWG a 500 kcmil. y hasta 380 A
DATOS TÉCNICOS
| Parámetro | Valor |
|---|---|
| Sección del conductor | 1,5 mm² hasta 240 mm² |
| Corriente nominal | hasta 415 A IEC / 370 A UL |
| Tensión nominal | hasta 1000 V IEC / 600 V UL |
WTN 2,5 mm² – borne carril DIN conexión por tornillo
Diseño compacto con paso de 5,1 mm, 24 A / 1000 V, tecnología de conexión por tornillo robusta.
- Sección nominal del conductor: 2,5 mm²
- Corriente nominal: 24 A
- Tensión nominal: 1000 V
- Ancho (Paso): 5,1 mm
Datos técnicos
Datos eléctricos
Conexión y Sección del conductor
Mecánica y Diseño
Aplicación y Normativas

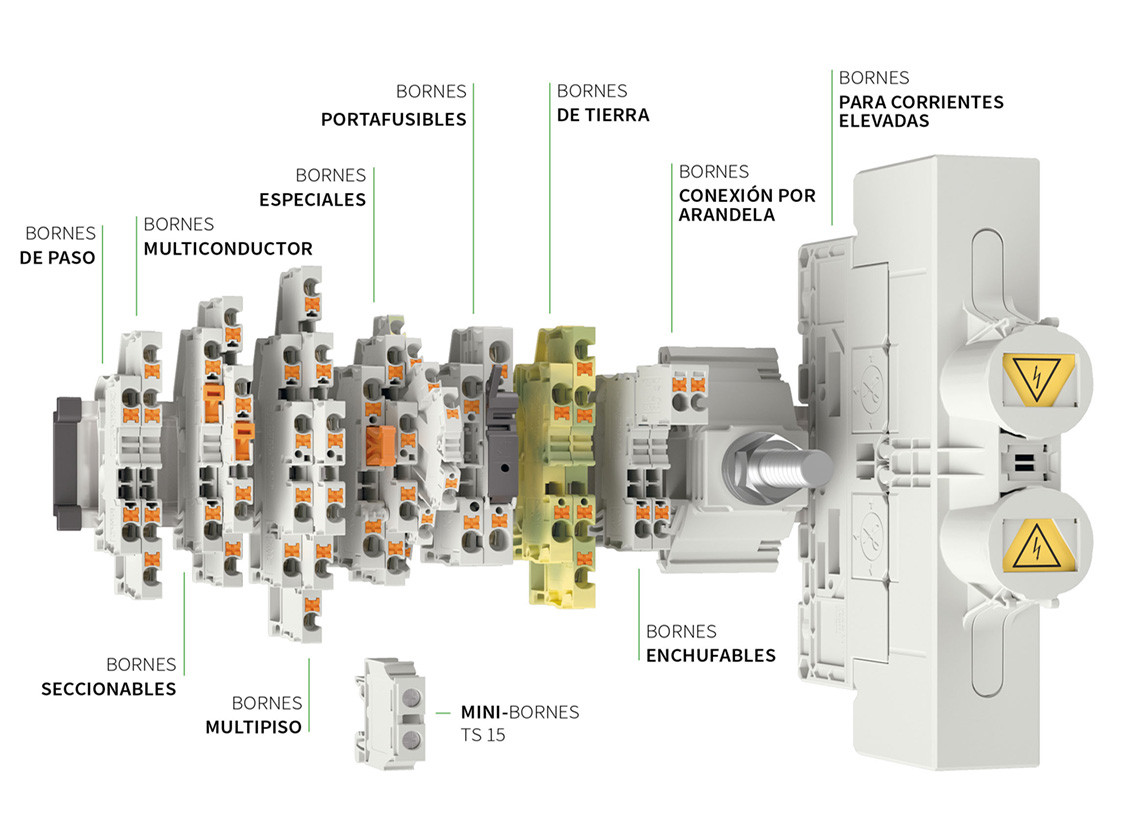

BORNES CARRIL DIN SELOS WTN
– Distancia TÉCNICA DE UN VISTAZO
La Distancia WTN ofrece una amplia selección de bloques de terminales, complementada por un completo programa de Accesorios. Esto permite soluciones de cableado a medida y que ahorran espacio para cada Aplicación—desde configuraciones Normativa hasta instalaciones altamente personalizadas.
DE PASO BLOQUES DE TERMINALES
MULTICONDUCTOR BLOQUES DE TERMINALES
Cableado eficiente de múltiples conductores en uno de los bornes – para configuraciones de circuito flexibles.
DE FUNCIÓN BLOQUES DE TERMINALES
Para Aplicaciones ampliadas como Funciones de Diodo, de Resistencia o de aislamiento.
PORTAFUSIBLES BLOQUES DE TERMINALES
Protección sencilla de circuitos con insertos de fusible enchufables.
TIERRA BLOQUES DE TERMINALES
BLOQUES DE TERMINALES CON CONEXIÓN CON TERMINAL DE ANILLO
Para conductores con terminales de cable de anillo Oro horquilla – tecnología de Conexión robusta para altas corrientes.
DE ALTA CORRIENTE BLOQUES DE TERMINALES
Conexiones de alto rendimiento para secciones de hasta 240 mm² – ideales para la distribución de Potencia.
SECCIONADOR DE CUCHILLA BLOQUES DE TERMINALES
Ideal para pruebas, medición y trabajos de mantenimiento gracias a seccionadores de cuchilla Integrado.
DE DOBLE PISO BLOQUES DE TERMINALES
Bornes de doble piso Compacto para una densidad de cableado máxima en el menor espacio.
MINI BLOQUES DE TERMINALES (TS 15)
Perfecto para espacios reducidos y pequeños distribuidores – puede montarse en Carril DIN TS 15.
ENCHUFABLES BLOQUES DE TERMINALES
Variantes enchufables para Aplicaciones modulares y rápida intercambiabilidad.
¿POR QUÉ ESCOGER LOS BORNES DE CONEXIÓN POR TORNILLO SELOS WTN?
Gama completa con bornes de tierra y múltiples puntos de conexión
- Con una gama completa de bornes, los usuarios pueden configurar y ensamblar tiras de bornes adaptadas específicamente a su aplicación.
- Además de la flexibilidad en la configuración de los bornes, los múltiples puntos de conexión permiten expandir fácilmente las conexiones sin costos adicionales en accesorios ni necesidad de modificar la configuración original de los bornes.
BORNES PORTAFUSIBLES Y TIPO CUCHILLA
En algunas aplicaciones con niveles de corriente inestables, los bornes con fusible pueden ser la mejor solución para proteger el cuadro o la máquina ante picos inesperados, reduciendo así los costes de mantenimiento.
- Los bornes seccionables tipo cuchilla también permiten a los usuarios controlar el voltaje y la corriente durante los ciclos de trabajo en paneles de control.
BORNES CON FUNCIONES ESPECIALES
- Algunas tareas específicas en cuadros de control requieren bornas con funciones especiales.
- Estas tareas pueden necesitar una combinación en un solo punto de conexión que incluya LED y/o resistencias, lo cual permite reducir los costes de cableado y ahorrar espacio en el cuadro eléctrico.
- Asimismo, los bornes combinados con varios pisos y función de tierra en una sola carcasa ofrecen una solución compacta que reduce tanto el espacio como los costes totales.
PUENTES REDUCTORES
- Con estos puentes se pueden distribuir fácilmente las señales o la alimentación a terminales más pequeños y viceversa sin necesidad de utilizar un terminal separado, por ejemplo, de 10 mm² a un terminal de 4 mm² y de ahí a otros terminales de 4 mm² utilizando los puentes estándar.
- La mayor ventaja es su gran flexibilidad gracias a la gran variedad de puentes reductores disponibles.
Ideal para cualquier tarea de cableado
en los Cuadros eléctricos
Desde señales muy débiles hasta distribución de potencia, los bornes de conexión WTN proporcionan conexiones fiables y sin herramientas en todos los niveles del cuadro eléctrico.
- Cableado de señales – Conexiones seguras y sin mantenimiento para señales del Sistema.
- Cableado para sensores/accionadores – integración fiable de dispositivos en entornos automatizados.
- Cableado estándar – Solución universal para las conexiones del cuadro eléctrico.
- Distribución de Potencia – El Diseño compacto permite una distribución de potencia eficiente.
- Entrada de Potencia – las conexiones sin herramientas reducen el tiempo de instalación.
LA CONECTIVIDAD INTELIGENTE COMIENZA AQUÍ
EL SISTEMA COMPLETO Y PREPARADO PARA EL FUTURO
DISEÑO SENCILLO
selos PLAN es nuestra herramientas de diseño intuitivo que optimiza cada paso de la configuración y la planificación de borneros. Con una interfaz de usuario basada en el producto, proporciona una presentación visual y clara del montaje del bornero.
ETIQUETADO FÁCIL
Nuestra herramienta selos PRINT, crea de forma muy sencilla las etiquetas de identificación o los marcadores de cables para cualquier aplicación. Nuestro nuevo sistema de etiquetado continuo también hace que el proceso sea más rentable. Un etiquetado limpio, claro y preciso es esencial para un cuadro eléctrico bien organizado.
CONFIGURACIÓN COMPLETA
Desde tapas finales hasta conexiones de test – nuestro amplio portafolio de accesorios ofrece todo lo que necesitas para el montaje completo de tus borneros. Todos los componentes están diseñados para que sean compatibles y fáciles de utilizar, garantizando un montaje ordenado, una alimentación fiable y un mantenimiento simplificado durante toda la vida útil del producto.Más información
